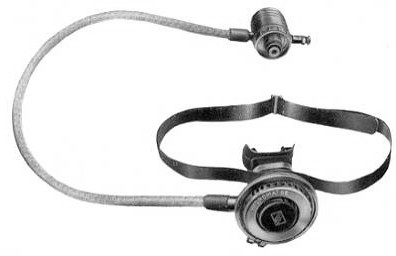

Aufbau und Wirkungsweise des Einschlauchreglers 62017 Der
Hydromat 66 ist ein zweistufiger Regler. Die Verbindung zwischen dem Druckmindererteil (am
Flaschenpaket befestigt) und dem Mundstückventil wird von einem Niederdruckschlauch
hergestellt. Dieser Druckschlauch ist flexibel und im Durchmesser klein gehalten. Durch
die Wahl einer geeigneten Konstruktion sind die Atemwiderstände des Schlauchreglers 6017
niedrig. Sie betragen bei einem mittleren Atemzeitvolumen von 30 l/min etwa 35 mm WS. Die

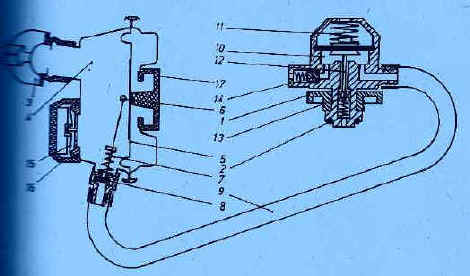

Tauchtiefe beträgt 30m. Die Wirkungsweise des Reglers wird in der schematischen
Darstellung näher erläutert.
Mit der bereits bekannten einfachen Handverschraubung (1) wird das
Druckmindererteil des Einschlauchreglers an die Druckluftflaschen angeschlossen. Der
0-Ring (2) aus Gummi sorgt mit Hilfe des Druckes für eine selbsttätige
Dichtung der Verbindungsstelle. Beim Einatmen durch das Gummimundstück (3) entsteht im
Raum des Mundstückventils ein Unterdruck, der eine Bewegung der Membran in Richtung des
Hebels (6) bewirkt. Hebel (6) wird unter der Wirkung einer Bügelfeder (7) fest gegen ein
Ventil (8) gedrückt. Bei der Bewegung des Hebels wird das Ventil (8) durch Verkanten
geöffnet und gibt den Atemgasstrom aus der Druckleitung (9) frei. Bei Beendigung des
Einatemvorganges läßt der Unterdruck nach, der Hebel (6) zieht mit Hilfe der
Schließfeder (7) das Ventil wieder in die Ausgangslage zurück und unterbricht damit die
Atemgaszufuhr. Bei geöffnetem Ventil fällt der Druck in der Niederdruckkammer (9) und
damit im Raum (10) des Druckmindererteiles ab, die Kraft der Stellfeder überwiegt und der
Druckminderer wird über den Bolzen (12) und den Schließer geöffnet. Es strömt nun
solange nach, bis ein Kräftegleichgewicht erreicht ist. Das Überdruckventil (14)
verhindert ein Durchschlagen des höheren Druckes.
Druckkausgleich wird der Tauchtiefe
entsprechend vom Einschlauchregler selbsttätig hergestellt.
Auf die Membran (5) wirkender Wasserdruck öffnet das Ventil (8) über den Hebel (6)
solange, bis sich im Raum (4) und damit in den Atemorganen des Tauchers der Druck
entsprechend der Tauchtiefe eingestellt hat.
Die Ausatmung wird über das Ventil (15) und ein Ausatemrohr (16) durchgeführt. Ein
Spülknopf (17) sorgt für zusätzliche Luftzufuhr und hilft, in den Raum (4)
eingedrungenes Wasser zu entfernen.
Pflege- und Wartungsarbeiten sind entsprechend der Bedienungsanleitung des
Gerätes sorgfältig durchzuführen, damit die volle Funktionsssicherheit und lange
Lebensdauer gewährleistet werden können.
An dieser Stelle möchten wir allen Mitarbeitern am Einschlauchregler 62017
danken, besonders der Gesellschaft für Sport und Technik, die umfangreiche Erprobungen
mit dem Regler durchführte.
|
